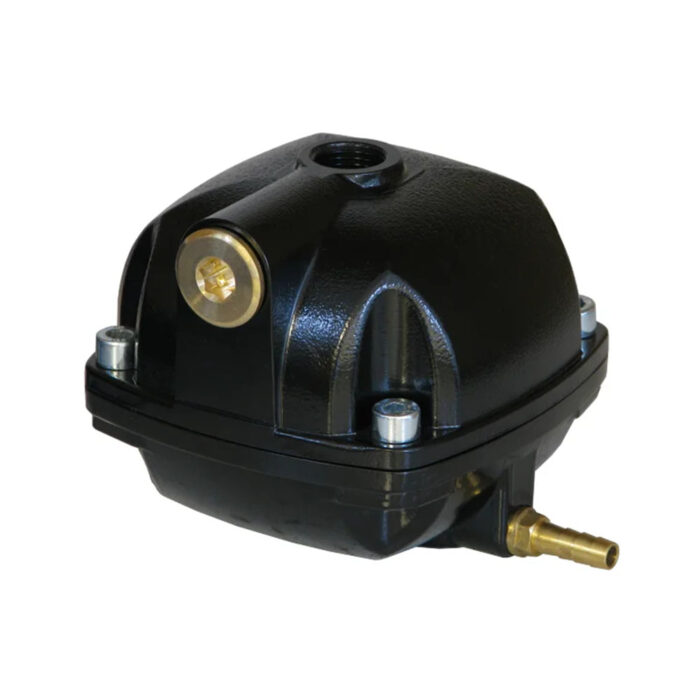

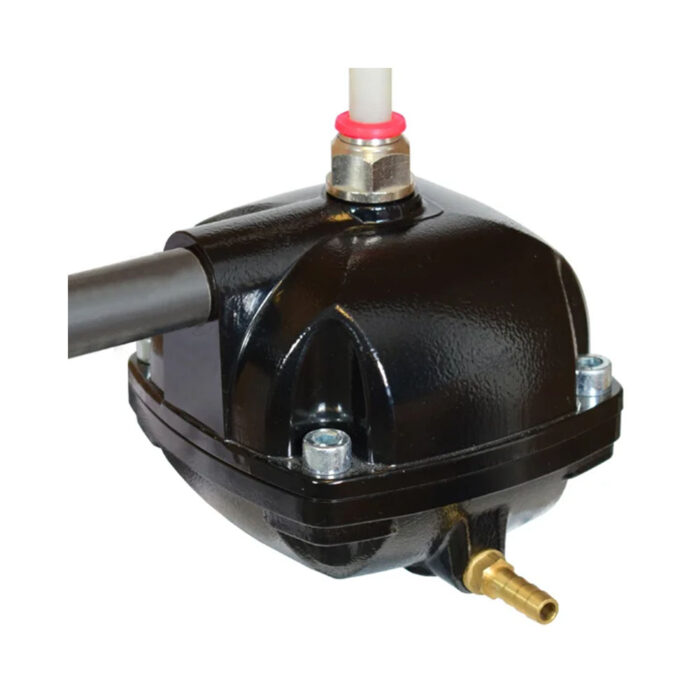

MAGY – Manyetik Seviye Algılamalı Otomatik Tahliye Valfi
MAGY, manyetik kuvvet prensibiyle çalışan, seviye algılama özelliğine sahip benzersiz bir otomatik tahliye valfidir. Basınçlı hava sistemlerinde oluşan yoğuşmayı (kondensi) basınçlı hava kaybı olmadan tahliye eder. Sistem, 2/2 yollu doğrudan etkili valfi tetiklemek için özel seçilmiş uzun ömürlü mıknatıslar kullanır ve yüksek çalışma güvenilirliği sağlar.
MAGY’nin boşaltma işlemi tamamen otomatiktir. Üstten ve yandan giriş seçenekleri sayesinde kurulumu ve bakımı kolaydır. Elektrik gerektirmediği için gücün bulunmadığı, pahalı olduğu veya güvenilir olmadığı uygulamalarda ideal bir çözümdür.
Kullanım Alanları
- Soğutmalı kurutucular
- Pistonlu kompresörlerin tank altı
- Yağlı ve yağsız kompresör uygulamaları
MAGY, sağlam ve özel işlenmiş alüminyum muhafazası sayesinde uzun ömürlüdür. Ayrıca opsiyonel test düğmesi ile tahliyenin doğru çalıştığını kolayca kontrol etmenize ve bakım sırasında basıncı güvenli şekilde düşürmenize imkân tanır.
Şamandıralı Otomatik Tahliye Valfi
Şamandıralı Otomatik Tahliye Valfi
Şamandıralı otomatik tahliye valfi, basınçlı hava sistemlerinde oluşan yoğuşmuş suyu (kondensi) elektrik gerektirmeden, tamamen mekanik şekilde tahliye eden bir valf türüdür. Çalışma prensibi, yoğuşan suyun seviye farkını kullanarak otomatik açılıp kapanan bir sistemdir.
JORC MAGY modeli, su seviyesi yükseldiğinde iç mekanizmasını manyetik olarak tetikler ve tahliye vanasını açar. Su boşaltıldıktan sonra valf kendiliğinden kapanır ve böylece sıfır hava kaybıyla çalışır. Ekonomik, güvenilir ve enerji tüketmeyen bir tahliye çözümüdür.
Saatte 145 litreye kadar kondens tahliye kapasitesi sunar.
En sık kullanım alanları:
- 1000 litre kapasiteli ve altındaki hava tankları
- Filtre çıkışları
- Basınçlı hava tesisatlarındaki su toplama noktaları, drenajlar.
-
-
amandıralı Otomatik Tahliye Valfi – Teknik Özellikler
Kapasite
- Maksimum Filtre Kapasitesi: Sınırsız
- Maksimum Drenaj Kapasitesi:
– 16 bar çalışma basıncında 145 L/saat yoğuşma suyu tahliyesi
Çalışma Koşulları
- Sistem Basıncı: 0 – 16 bar
- Orta (Akışkan) Sıcaklığı: 1 – 50 °C
- Ortam Sıcaklığı: 1 – 50 °C
Koruma Sınıfı
- IP68 (NEMA 6) – Tam su geçirmez, zorlu endüstriyel şartlara uygun
Bağlantılar
- Giriş Bağlantısı: 1/2” BSP veya NPT (2 farklı giriş seçeneği)
- Giriş Yüksekliği:
– Üst giriş: 10,3 cm
– Yan giriş: 9 cm - Çıkış Bağlantısı:
– 1/8” BSP (pirinç hortum diken adaptörlü)
Valf Bilgileri
- Valf Tipi: 2/2 yollu, doğrudan etkili
- Valf Ağız Çapı: 2 mm
- Conta Malzemesi: FPM
- Servis Vanası: Var
Gövde ve Malzemeler
- Gövde Malzemesi: Korozyona dayanıklı alüminyum
- Yüzey Kaplama: EP kaplama
- Test Düğmesi: Opsiyonel
-
